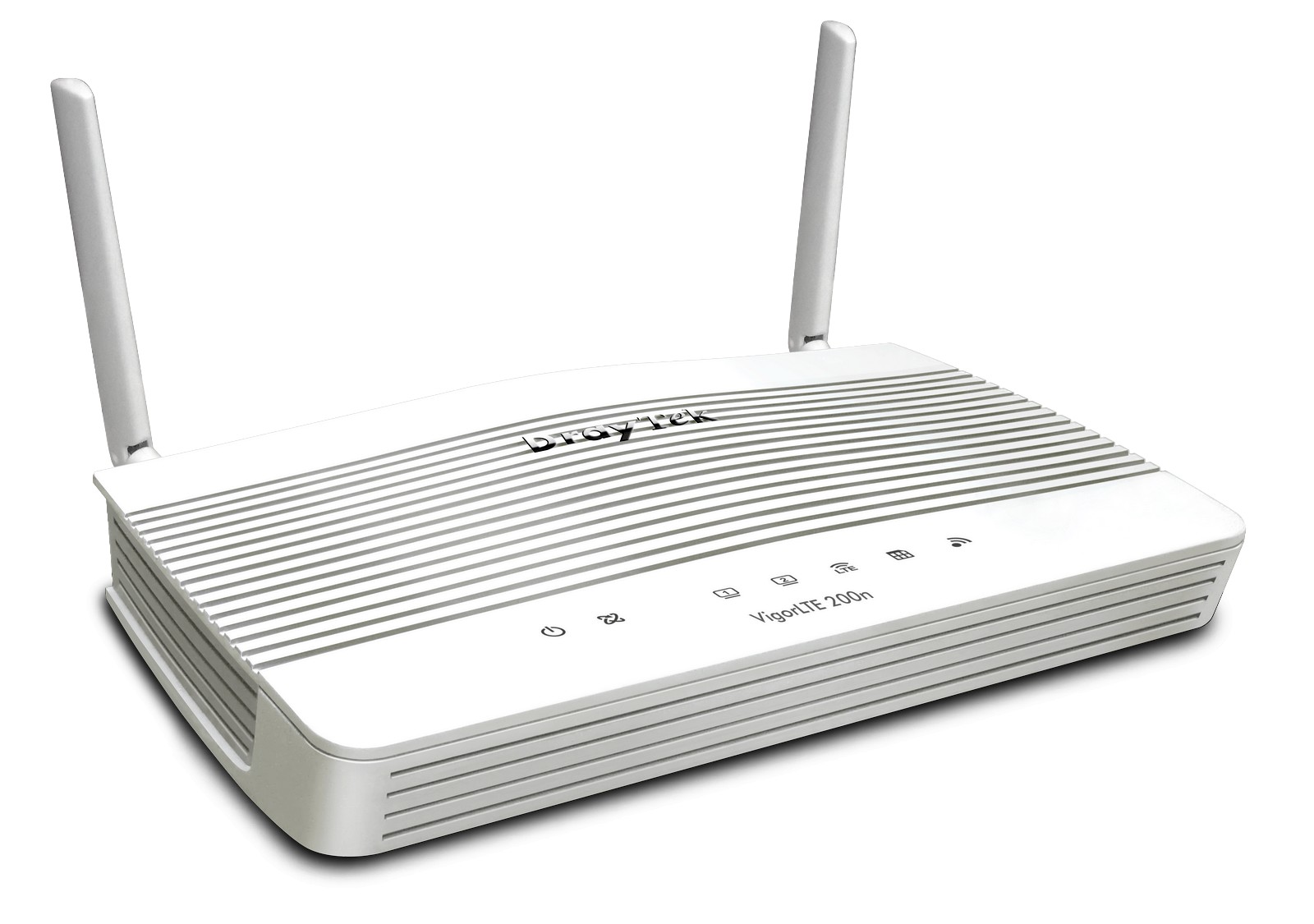

Маршрутизатор DrayTek VigorLTE 200n

ВБУДОВАНИЙ 3G/4G LTE МОДЕМ		LTE CAT. 4			РЕАЛІЗАЦІЯ ДО 2 WAN-З’ЄДНАНЬ
2 слоти під SIM-карти		Швидкість приймання даних від мережі до 150 Мбіт/с			1 – активне, 1 – резервне
До 2 VPN- тунелів		30 тис. NAT-сесій			STATEFUL PACKET NSPECTION
Продуктивність IPsec до 55 Мбіт/с		Продуктивність NAT до 300 Мбіт/с			Основа функціонування об’єктноорієнтованого міжмережевого екрану

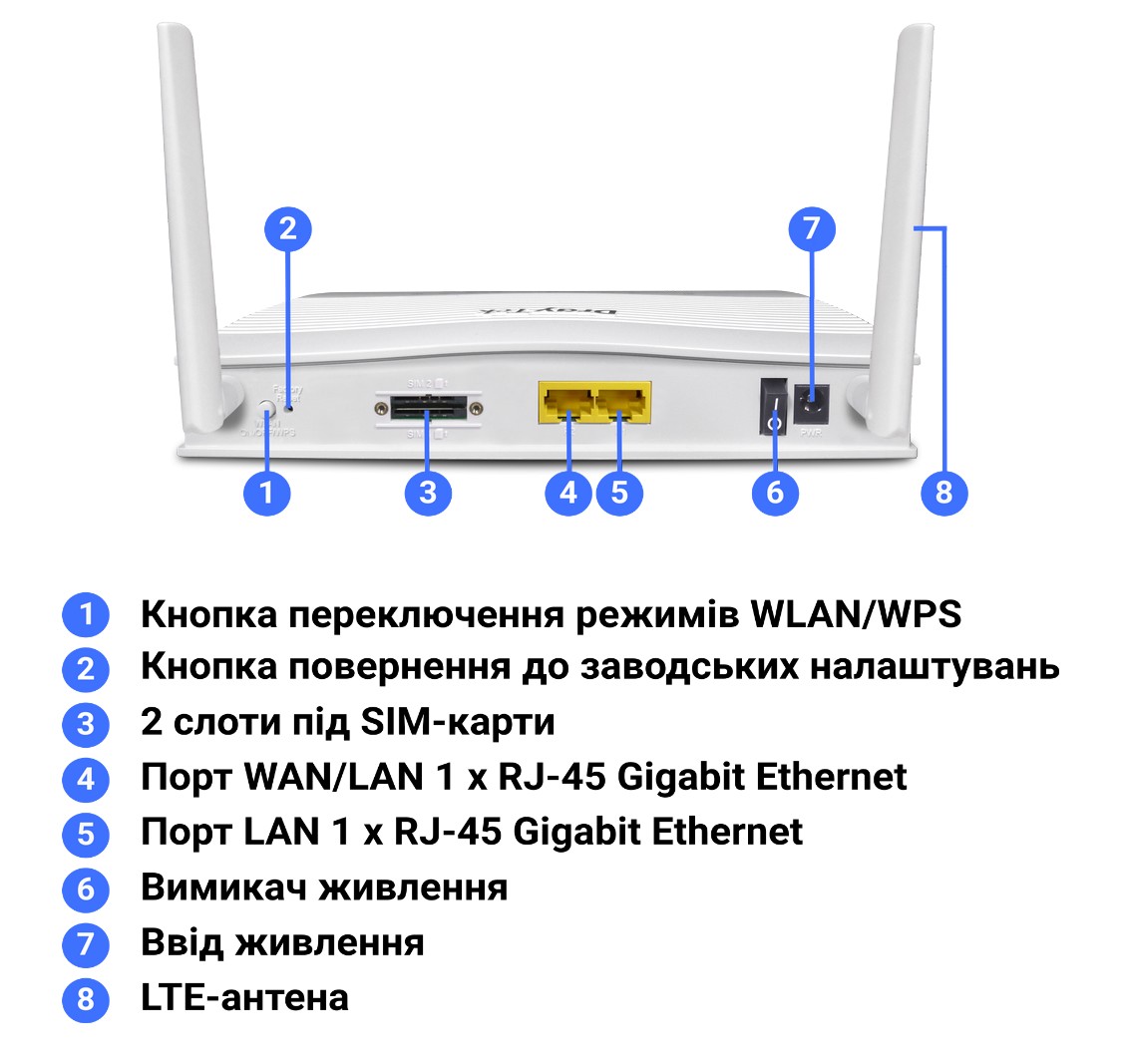

Інтерфейси та засоби керування й контролю маршрутизатора DrayTek VigorLTE 200n



Технічні характеристики маршрутизатора DrayTek VigorLTE 200n

Продуктивність NAT

Максимальна кількість NAT-сесій

• 30 тис.

Максимальна продуктивність NAT

• 300 Мбіт/с

Стільникове WAN-з’єднання

Вбудований 3G/4G LTE модем

• 2 слоти під SIM-карти

Тип LTE-антени

• зовнішня діпольна (в комплекті 2 шт.)

Коефіцієнт підсилення антени

• 3 dBi

Категорія LTE

• LTE CAT. 4

Максимальна швидкість приймання даних від мережі (Rx)

• 150 Мбіт/с

Максимальна швидкість надсилання даних у мережу (Tx)

• 50 Мбіт/с

Діапазони частот 4G LTE FDD Band

• 1 (2100 МГц),
• 3 (1800 МГц)
• 7 (2600 МГц)
• 8 (900 МГц)
• 20 (800 МГц)

Відправлення та отримання SMS

• VigorSMS

Інтерфейси

Проводові WAN-інтерфейси

• 1x RJ-45 (Gigabit Ethernet)

У числі інтерфейсів проводові порти WAN/LAN (режим роботи конфігурується)

• 1 x RJ-45 (Gigabit Ethernet)

Загалом WAN-інтерфейсів

• 2 – вбудований 3G/4G LTE модем та проводовий WAN-інтерфейс Gigabit Ethernet

1 інтерфейс активний, 1 інтерфейс резервний

Фіксовані проводові порти LAN

• 1 x RJ-45 (Gigabit Ethernet)

З’єднання з Internet

IPv4

• PPPoE
• DHCP
• Static IP

IPv6

• PPP
• DHCPv6
• Static IPv6
• TSPC
• AICCU
• IPv6 Rapid Deployment (6rd)
• 6in4 Static Tunnel

LTE WAN Bridge



Теги IEEE 802.1p/q Multi-VLAN



Multi-VLAN/PVC



Забезпечення відмовостійкості у передачі даних

• резервування з’єднань

Виявлення підключення

• ARP
• Ping

Бюджет даних WAN



Динамічний DNS



DrayDDNS

LAN

Кількість підмереж LAN

• до 2

VLAN

• максимальна кількість VLAN – 8
• 802.1q Tag-based VLAN
• Port VLAN

Сервер DHCP

• кілька підмереж IP
• спеціальні параметри DHCP
• арив’язка IP до MAC

Функціонування мережі

Маршрутизація

• IPv4 Static Route
• IPv6 Static Route
• Inter-VLAN Route
• RIP v1/v2
• BGP

IGMP

• IGMP v2/v3
• IGMP Proxy
• IGMP Snooping & Fast Leave

VPN

LAN-to-LAN



Комутоване з’єднання віддаленого працівника з локальною мережею



Протоколи

• PPTP
• L2TP
• IPsec
• L2TP over IPsec
• SSL
• IKEv2
• IPsec-XAuth
• OpenVPN(Host to LAN)

Загалом VPN-тунелів, які функціонують одночасно

• до 2

З них тунелів OpenVPN + SSL VPN

• до 2

Продуктивність IPsec (AES 256 бітів, в одному напрямку)

• 55 Мбіт/с

Продуктивність SSL (в одному напрямку)

• 25 Мбіт/с

Аутентифікація користувача

• локально
• RADIUS
• mOTP

Аутентифікація IKE

• Pre-Shared Key
• X.509

Аутентифікація IPsec

• SHA-1
• SHA-256
• MD5

Шифрування

• MPPE
• DES
• 3DES
• AES

NAT-Traversal (NAT-T)



VPN Matcher

Міжмережевий екран та фільтрація контенту

NAT

• Port Redirection
• Open Ports
• DMZ Host
• UPnP

ALG (Application Layer Gateway)

• SIP
• RTSP
• FTP
• H.323

VPN Pass-Through

• PPTP
• L2TP
• IPsec

Політика міжмережевого екрану на основі IP



Фільтрація контенту

• за застосунком
• за ключовим словом в URL
• за ключовим словом в DNS
• обмеження Веб-функцій (Web Features)
• за Веб-категоріями (потрібна підписка)

Захист від атак DoS



Захист від спуфінгу

Керування пропускною здатністю

Обмеження пропускної здатності на основі IP



Ліміт IP-сесій



QoS

• TOS
• DSCP
• 802.1p
• IP-адреса
• порт

Пріоритизація VoIP

Wi-Fi

Діапазон

• 2,4 ГГц

Тип антени

• вбудована планарна

Коефіцієнт підсилення антени

• 2 dBi

Стандарти, що підтримуються в діапазоні 2,4 ГГц

• IEEE 802.11 b/g/n MIMO

Максимальна кількість SSID

• 4

Сукупна швидкість передачі

• до 300 Мбіт/с

Клас Wi-Fi

• N300

Протоколи безпеки

• WEP
• WPA
• WPA2
• Mixed(WPA+WPA2)

Аутентифікація

• IEEE 802.1X
• Pre-Shared Key

WPS (Wi-Fi Protected Setup)

• PIN
• PBC

WDS (Wireless Distribution System)

• Bridge
• Repeater

Контроль доступу у Wi-Fi

• Access List
• Client Isolation
• Hide SSID
• WLAN Scheduling

WMM (Wireless Multimedia Extensions)

Менеджмент

Локальний сервіс

• HTTP
• HTTPS
• Telnet
• SSH v2
• FTP
• TR-069

Резервне копіювання/відновлення конфігурації



Оновлення вбудованого програмного забнезпечення

• HTTP
• TFTP
• TR-069

Контроль доступу

• список доступу
• захист від атак Brute Force Protection

Сповіщення

• електронна пошта
• SMS

SNMP

• v1
• v2c
• v3

Системний журнал

• Syslog

AP Management (APM)

• до 2 точок доступу

VigorACS 3

• починаючи з Firmware Version V3.8.14

Фізичні параметри

Живлення

• зовнішній блок живлення, постійний струм 12 В, 1 А

Енергоспоживання (не більше)

• 12 Вт

Конструктивне виконання під

• встановлення на столі
• монтаж на стіні

Габарити (Ш х Г х В)

• 207 x 131 x 42 мм

Експлуатація при температурі

• від 0°C до 45°C

Експлуатація при відносній вологості повітря (без конденсації)

• від 10% до 90%

Зберігання при температурі

• від -25°C до 70°C

Ресурси

Вбудоване програмне забезпечення

Ви можете завантажити останню версію вбудованого програмного забезпечення Firmware та завантажити Release Note за посиланням
https://fw.draytek.com.tw/VigorLTE 200/Firmware/

Live Demo

Ви можете ознайомитись з web-інтерфейсом маршрутизатора за посиланням
VigorLTE 200n Live Demo

База знань DrayTek

Ви можете ознайомитись з прикладами налаштувань обладнання в розділі База знань за посиланням
Knowledge Base | DrayTek

Настанова з експлуатації, короткий посібник з початку експлуатації та технічний опис

Ви можете завантажити для VigorLTE 200n настанову з експлуатації User's Guide, короткий посібник з початку експлуатації Quick Start Guide (Wireless), а також технічний опис Datasheet за посиланням
https://fw.draytek.com.tw/VigorLTE 200/Manual/

Декларація CE

Декларація CE для VigorLTE 200n
