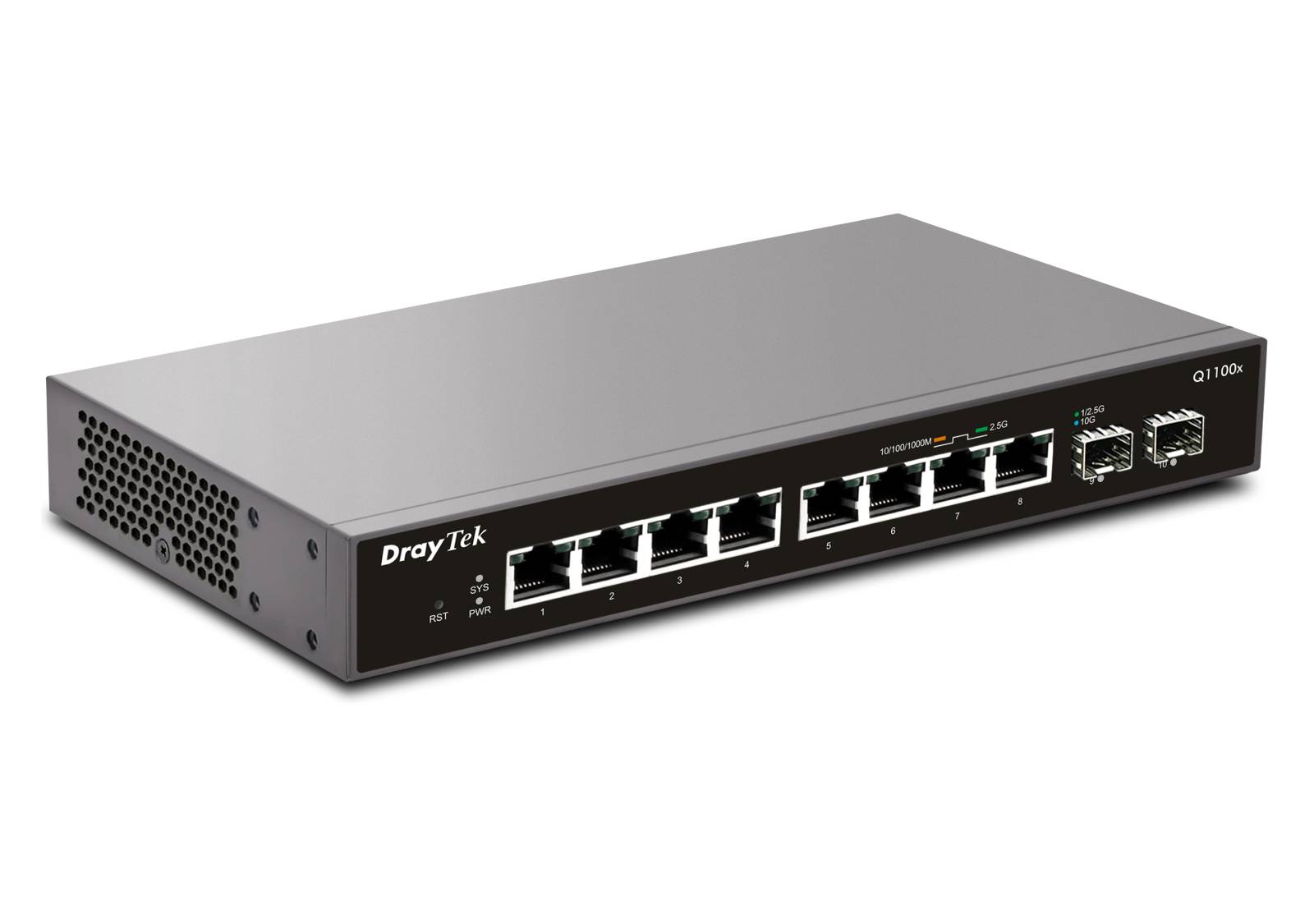

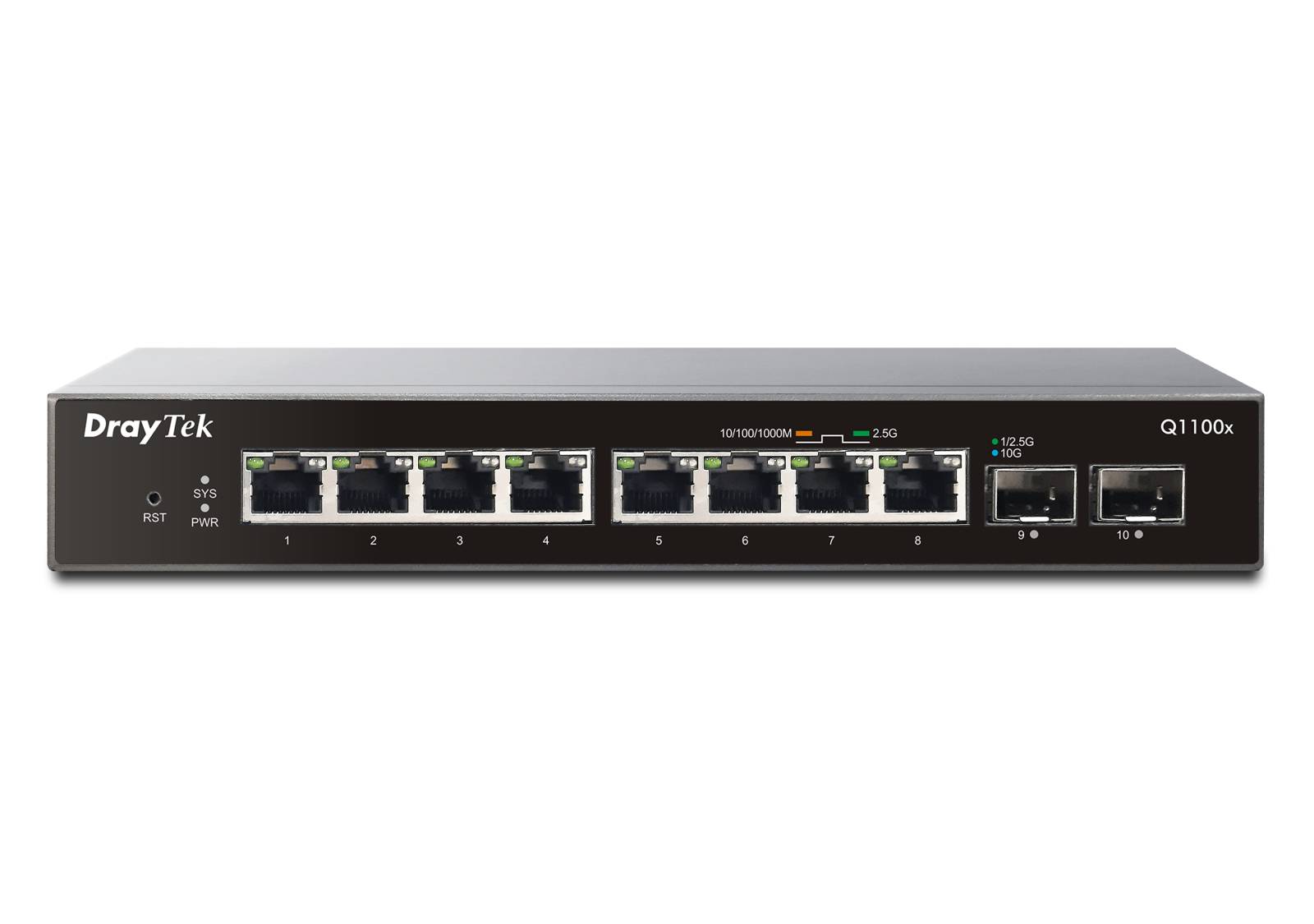

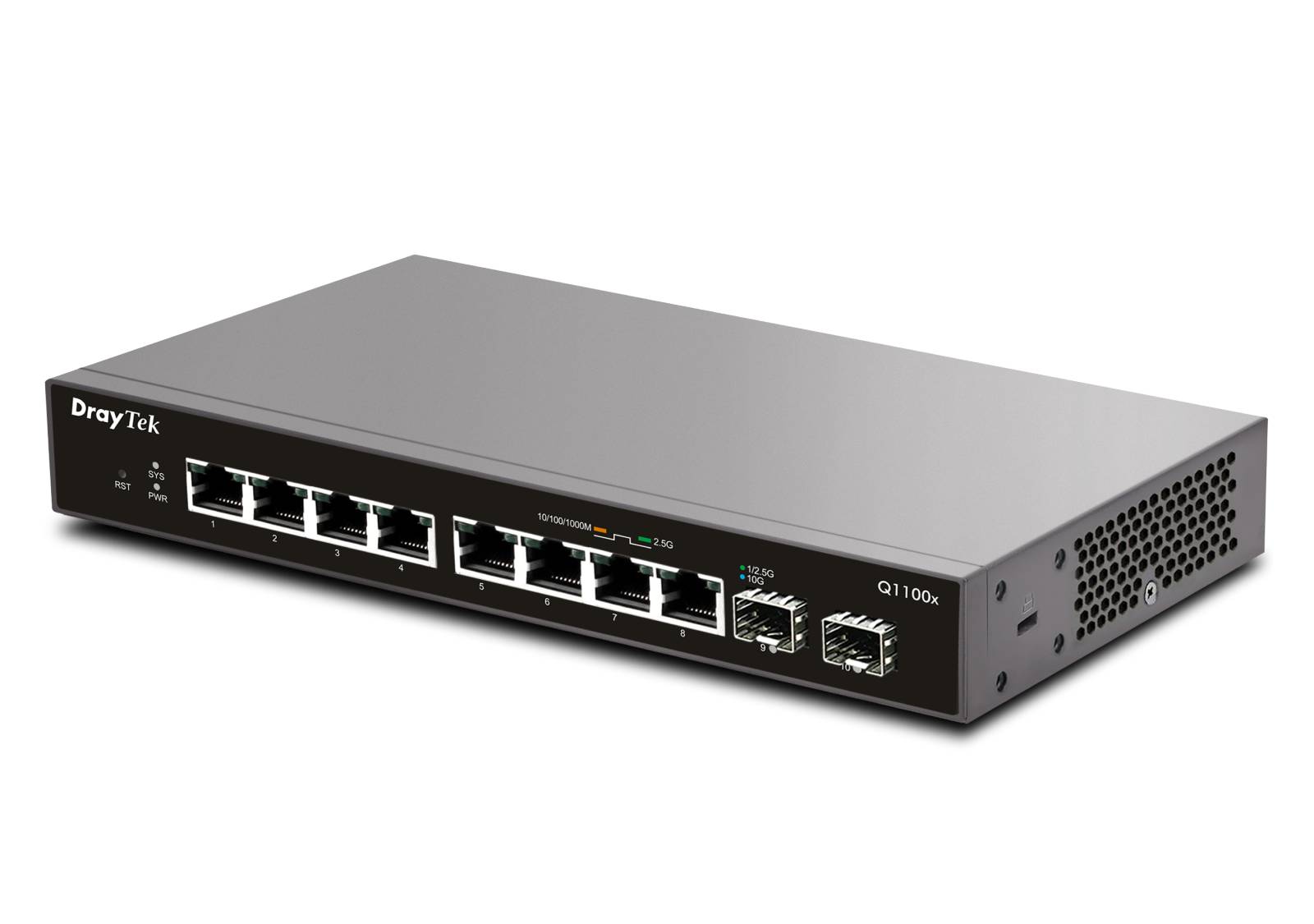

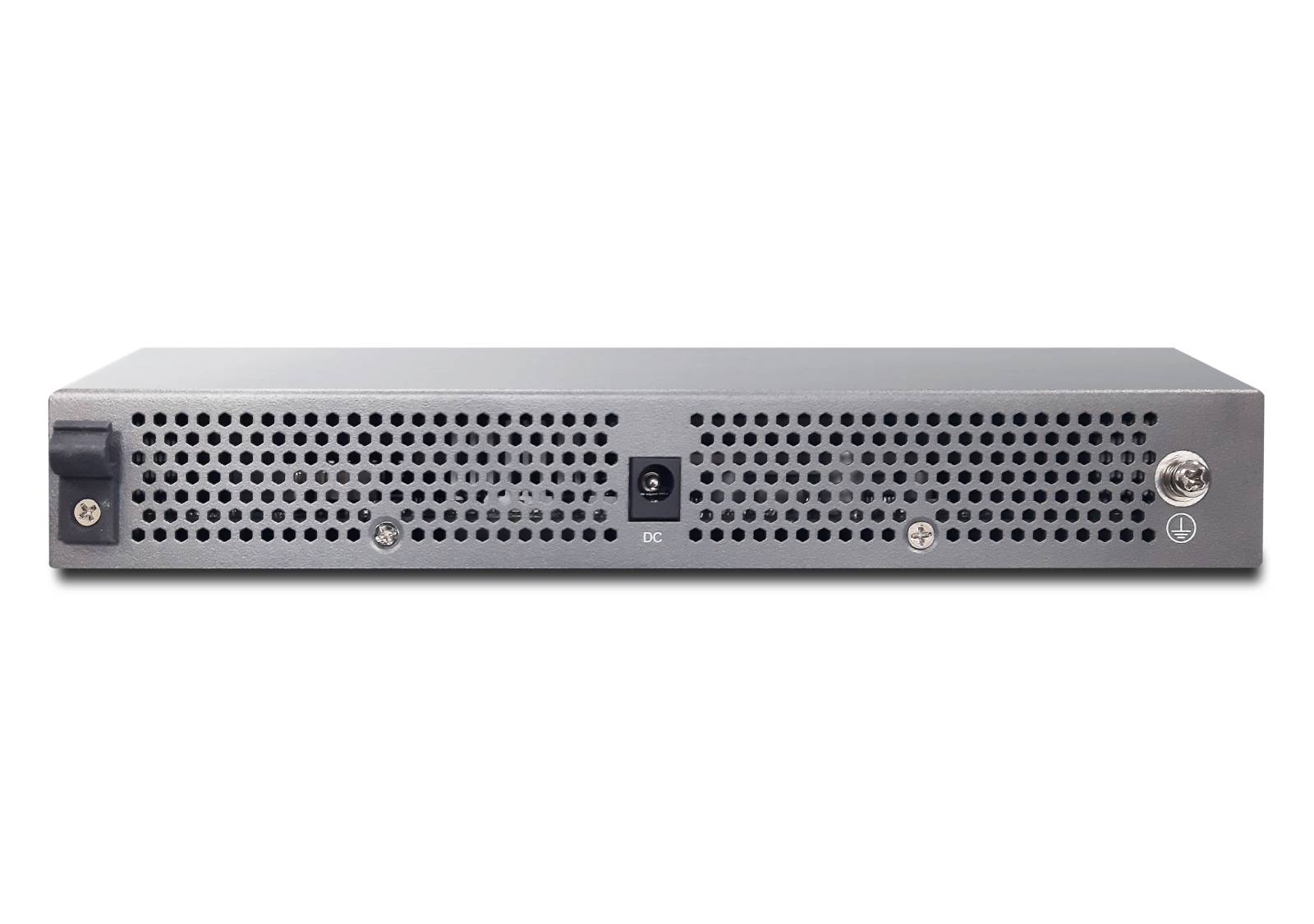

DrayTek VigorSwitch Q1100x — мультигігабітний PoE-комутатор L2 Smart Lite

10-ГІГАБІТНІ ІНТЕРФЕЙСИ		ПОРТИ 2.5 GIGABIT ETHERNET
При використанні модулів SFP+ у слотах SFP+/ SFP		8 портів з роз’ємами RJ-45, 10/100/1000/ 2.5GBase-T
ЗРУЧНИЙ ВЕБ-ІНТЕРФЕЙС		DEVICE CHECK
Відображення основних параметрів у одному вікні (Dashboard)		Контроль працездатності клієнтського пристрою

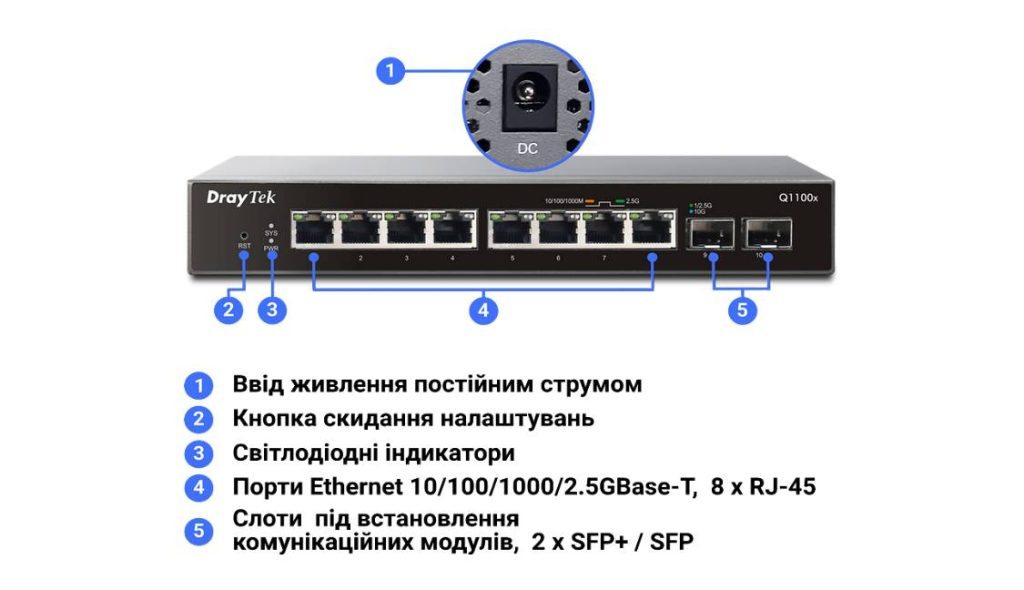

Інтерфейси та засоби керування й контролю комутатора DrayTek VigorSwitch Q1100x





Технічні характеристики комутатора DrayTek VigorSwitch Q1100x

Тип комутатора

Керований комутатор L2 Smart Lite

Порти

Загалом портів

• 10

Порти RJ-45 (Ethernet, 2,5 Гбіт/с), 10/100/1000/2.5/10G Base-T)

• 8

Слоти під SFP+/SFP (10 Гбіт/с / 1 Гбіт/с)

• 2

Кнопка cкидання налаштувань



Device Check

Продуктивність

Розмір буфера (MB)

• 8

Продуктивність комутатора (Гбіт/с)

• 80

Швидкість пересилання пакетів (по 64 байти, млн/с)

• 59,52

Розмір таблиці MAC-адрес

• 16 тис

Розмір Jumbo Frame (KB)

• 10

VLAN

Максимальна кількість VLAN

• 32

Типи VLAN

• Port-based VLAN
• 802.1q Tag-based VLAN
• Management VLAN

QoS

Кількість черг

• 7

Механізми керування чергами

• SPQ
• WRR

CoS (Class of Service)

• CoS
• DSCP

Rate Limiting

Multicast

IGMP Snooping

• v1, v2, v3

MLD Snooping

• v1, v2

Контроль трафіку

Storm Control



Loop Protection

Spanning Tree

STP



RSTP

Менеджмент

Локальний сервіс

• HTTP
• HTTPS

Резервне копіювання/відновлення конфігурації



Dual Image



Контроль доступу

• список доступу

SNTP (Simple Network Time Protocol)



LLDP



Робота з Vigor Router Management (SWM)

Фізичні параметри

Конструктивне виконання

• під встановлення на столі
• під монтаж на стіні

Живлення

• зовнішній блок живлення, постійний струм (DC) 12 В, 1,5 А

Енергоспоживання (не більше Вт)

• 18

Охолодження

• пасивне

Габарити (Ш х Г х В, мм)

• 220 x 115 x 32

Експлуатація при температурі

• від 0°C до 45°C

Експлуатація при відносній вологості повітря (без конденсації)

• від 10% до 90%

Зберігання при температурі

• від -20°C до 70°C

Зберігання при відносній вологості повітря (без конденсації)

• від 5% до 90%

Ресурси

Вбудоване програмне забезпечення

Ви можете завантажити останню версію вбудованого програмного забезпечення Firmware та завантажити Release Note за посиланням
https://www.draytek.com/support/resources/?pagetitle=Q1100x

Live Demo

Ви можете ознайомитись з web-інтерфейсом комутатора за посиланням
VigorSwitch Q1100x Live Demo

База знань DrayTek

Ви можете ознайомитись з прикладами налаштувань обладнання в розділі База знань за посиланням
Knowledge Base | DrayTek

Настанова з експлуатації, короткий посібник з початку експлуатації та технічний опис

Ви можете завантажити для VigorSwitch Q1100x настанову з експлуатації User's Guide, короткий посібник з початку експлуатації Quick Start Guide, а також технічний опис Datasheet за посиланням
https://www.draytek.com/support/resources/?pagetitle=Q1100x

Декларація CE

Декларація CE для VigorSwitch Q1100x
