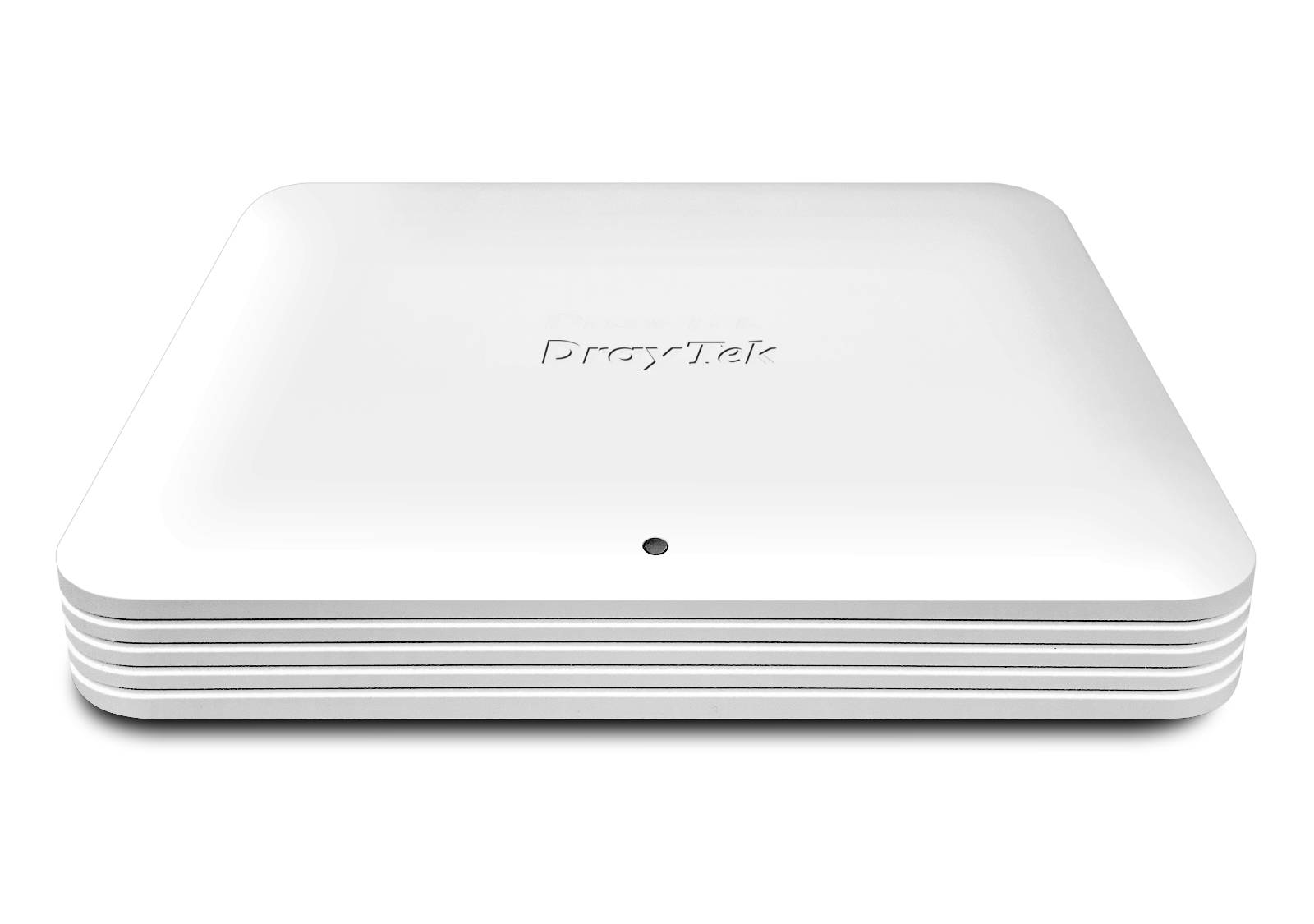

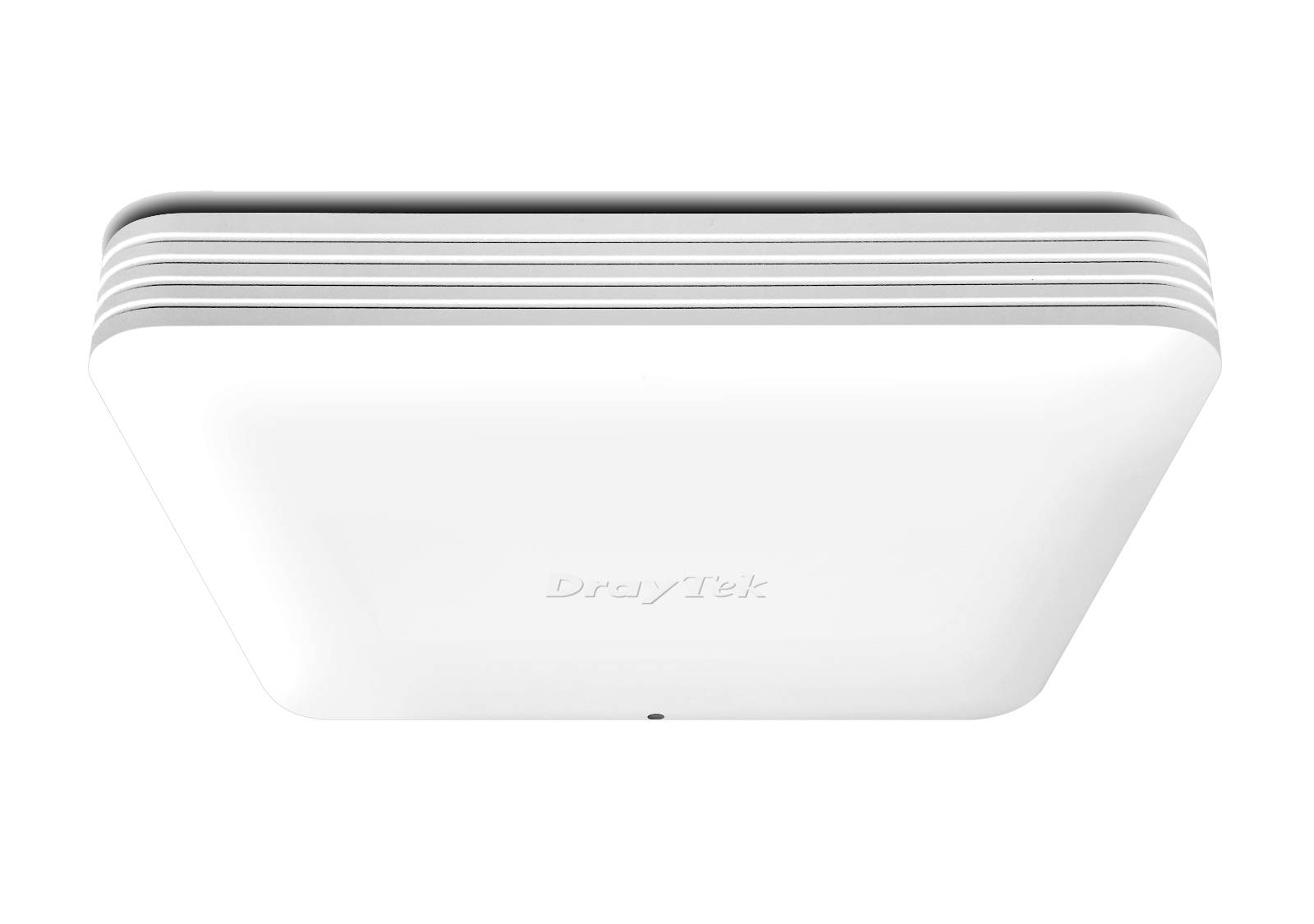

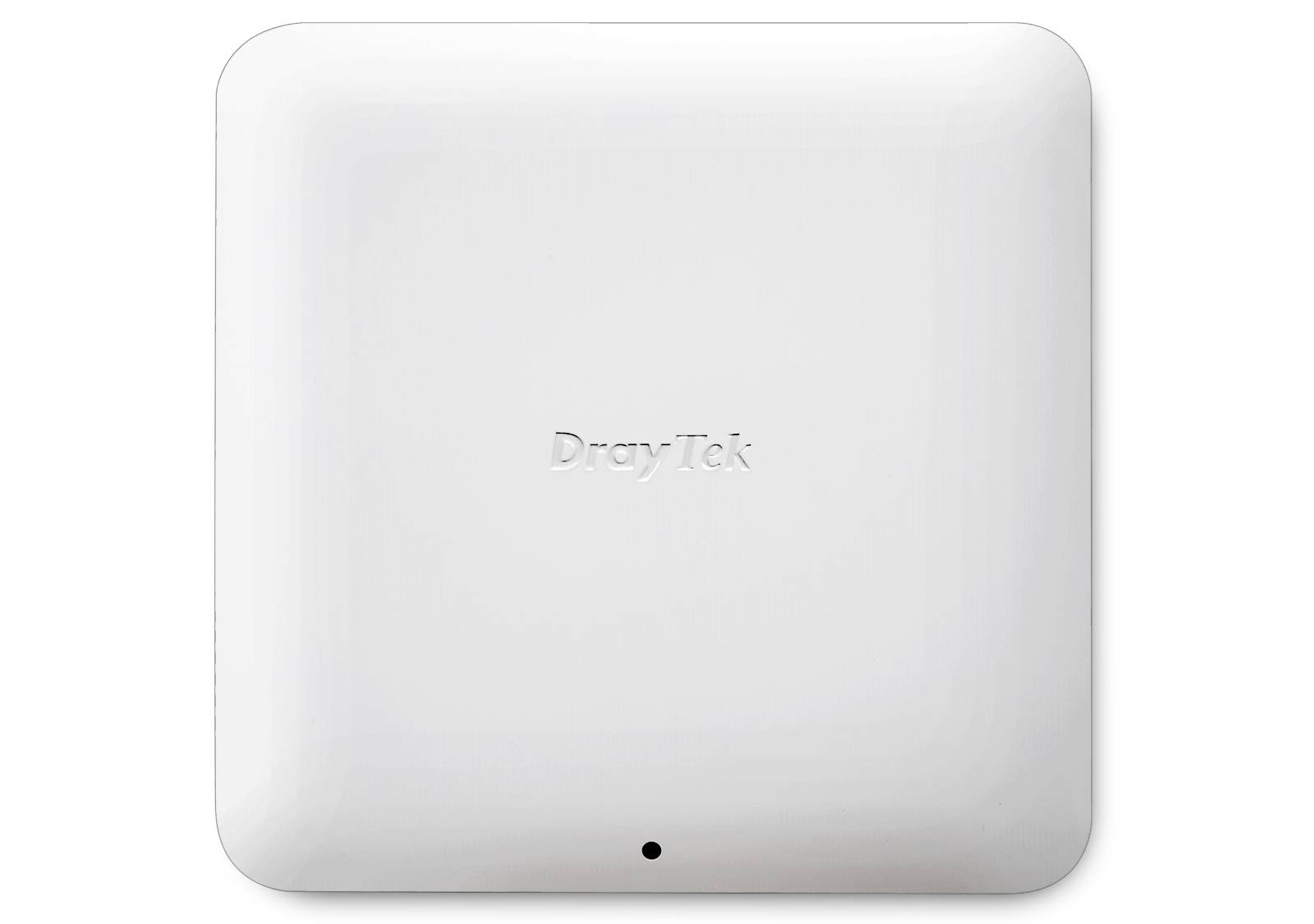

Точка доступу DrayTek VigorAP 1070C



Wi-Fi 7, ТРИ ДІАПАЗОНИ, КЛАС BE19000		ПОРТ 2,5 GIGABIT ETHERNET		ПОРТ 10 GIGABIT ETHERNET
До 1376 Мбіт/с, 2,4 ГГц, до 5765 Мбіт/с, 5 ГГц, до 11530 Мбіт/с, 6 ГГц		Роз’єм RJ-45, 10/100/1000/ 2.5GBase-T		Роз’єм RJ-45, 10/100/1000/ 2.5G/10GBase-T PoE
ЖИВЛЕННЯ PoE++		512 КЛІЄНТІВ		ПІДТРИМКА MESH
Стандарт IEEE 802.3bt, споживання до 36 Вт		Multi-Link Operation – одночасна робота в кількох діапазонах		Mesh Root Mesh Node

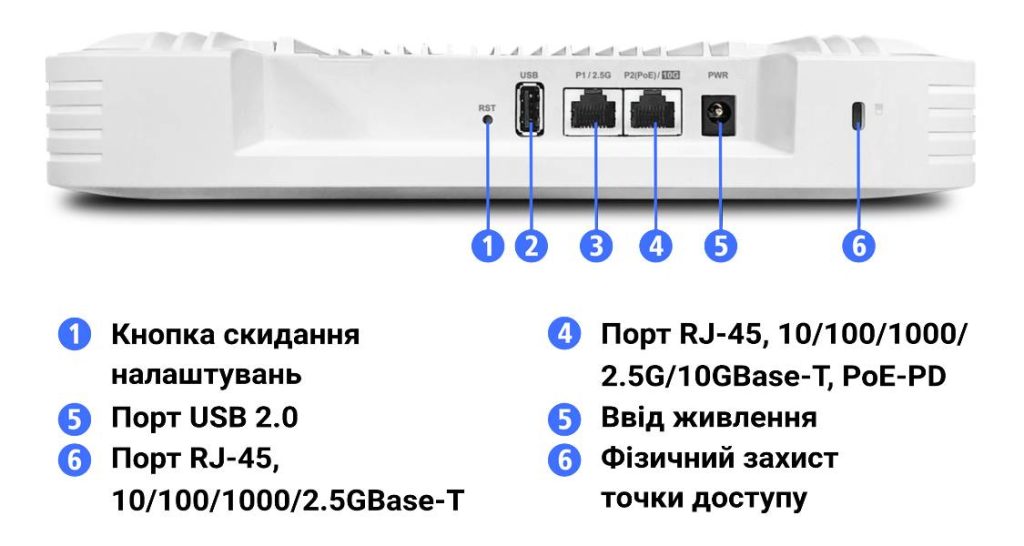

Точка доступу DrayTek VigorAP 1070C: інтерфейси та засоби керування й контролю

Технічні характеристики точки доступу VigorAP 905

Wi-Fi

Покоління Wi-Fi

• Wi-Fi 7

Три діапазони

• 2,4 ГГц
• 5 ГГц
• 6 ГГц

4K-QAM



Multi-link Operation (MLO)



Zero-wait DFS



OFDMA



Стандарти, що підтримуються в діапазоні 2,4 ГГц

• IEEE 802.11 b/g/n/ax/be 4x4 MIMO

Стандарти, що підтримуються в діапазоні 5 ГГц

• IEEE 802.11 a/n/ac Wave 2/ax/be 4x4 MIMO

Стандарти, що підтримуються в діапазоні 6 ГГц

• 802.11ax/be 4x4 MIMO

Тип антени

• вбудована дводіапазонна планарна (4 шт.) діапазони 2,4 ГГц та 5 ГГц
• вбудована планарна (4 шт.) діапазон 6 ГГц
• вбудована планарна для сканування Zero-DFS (1 шт.) діапазон 5 ГГц

Коефіцієнт підсилення антен в діапазоні 2,4 ГГц

• 4 dBi

Коефіцієнт підсилення антен в діапазоні 5 ГГц

• 5 dBi

Коефіцієнт підсилення антен в діапазоні 6 ГГц

• 5 dBi

Максимальна кількість SSID

• загалом 24
• в окремому діапазоні 8

Максимальна кількість клієнтів

• 512

Режими роботи

• AP
• Mesh Root
• Mesh Node
• Range Extender

Сукупна швидкість передачі в діапазоні 2,4 ГГц

• до 1376 Мбіт/с

Сукупна швидкість передачі в діапазоні 5 ГГц

• до 5765 Мбіт/с

Сукупна швидкість передачі в діапазоні 6 ГГц

• до 11530 Мбіт/с

Клас Wi-Fi

• BE19000

Роумінг

• AP-Assisted Roaming
• Pre-Authentication
• IEEE 802.11r
• 802.11k

AirTime Fairness



Band Steering



WDS (Wireless Distribution System)

• Repeater

WMM (Wireless Multimedia Extensions)



WPS (Wi-Fi Protected Setup)

• PIN
• PBC

Проводові інтерфейси

Інтерфейси Ethernet

• 1 x RJ-45 (P1) 2.5 Gigabit Ethernet (10/100/1000/2.5GBase-T)
• 1 x RJ-45 (P2) 10 Gigabit Ethernet (10/100/1000/2.5G/10GBase-T)

Порт PoE

• 1 x RJ-45 (P2) 10 Gigabit Ethernet

Стандарт PoE

• IEEE 802.3bt (PoE++)

USB

• 1 x USB 2.0

Функціонування мережі

DHCP

• DHCP Client
• DHCP Server
• DHCP Relay Agent

Static IP



Bind IP to MAC



802.1q tag-based VLAN

Безпека

Протоколи безпеки Wi-Fi

• OWE
• WEP

• WPA
• WPA2/WPA
• WPA2
• WPA3/WPA2
• WPA3

Аутентифікація

• Enterprise
• Personal

RADIUS Authentication



MAC Address Filter (максимальна кількість записів на SSID)

• 128

 Сертифікати

Локальні сертифікати



Trusted CA



Локальні сервіси



Запис резервної копії та відновлення

Моніторинг

DHCP Table



ARP Table



Інформація щодо сусідів LLDP



Web Syslog



Контроль з’єднання з Інтернетом



Перелік клієнтів

Утиліти

Ping Tool



Trace Tool



Web CLI

Об'єкти

MAC Object



MAC Group



Розклад (Schedule)

Сповіщення

System Notification Services

• WUI/SSH/Telnet Login

Wireless LAN Notification Services

• Mesh Node online/offline

Налаштування системи

Системний журнал

• Syslog

SNMP

• v1
• v2c
• v3

Оновлення вбудованого програмного забезпечення

• WUI
• TFTP
• TR-069

Запис резервної копії конфігураційних файлів, відновлення конфігурації з неї



Різні рівні повноважень



Перезавантаження системи

Менеджмент

Контроль сервісу

• HTTP
• HTTPS
• Telnet
• TR-069

TR-069

• параметри ACS та CPE

Mesh

Node

Root

Virtual AP Controller

• підтримка до 50 точок доступу

Робота з VigorACS Management

• починаючи з Firmware Version 5.1.0

Мобільний застосунок DrayTek Wireless App

Фізичні параметри

Середовище застосування

• в приміщенні

Конструктивне виконання під

• монтаж на стелі
• монтаж на стіні

Живлення

• зовнішній блок живлення, постійний струм 12 В, 3А
• енергоспоживання (не більше Вт) 36 Вт
• живлення PoE 48 В, 0,78 А
• PoE++ (стандарти IEEE 802.3bt)

Габарити (Ш х В х Г)

• 225 x 225 x 43 мм

Маса

• 1674 г

Експлуатація при температурі

• від 0°C до 40°C

Експлуатація при відносній вологості повітря (без конденсації)

• від 10% до 90%

Зберігання при температурі

• від -25°C до 60°C

Ресурси

Вбудоване програмне забезпечення

Ви можете завантажити останню версію вбудованого програмного забезпечення Firmware та завантажити Release

https://www.draytek.com/support/resources/?pagetitle=1070

Live Demo

Ви можете ознайомитись з web-інтерфейсом точки доступу за посиланням
VigorAP 1070C Live Demo

База знань DrayTek

Ви можете ознайомитись з прикладами налаштувань обладнання в розділі База знань за посиланням
Knowledge Base | DrayTek

Настанова з експлуатації, короткий посібник з початку експлуатації та технічний опис

Ви можете завантажити для VigorAP 1070C настанову з експлуатації User's Guide, короткий посібник з початку експлуатації Quick Start Guide (Wireless), а також технічний опис Datasheet за посиланням

https://www.draytek.com/support/resources/?pagetitle=1070

Декларація CE

Декларація CE для VigorAP 1070C
