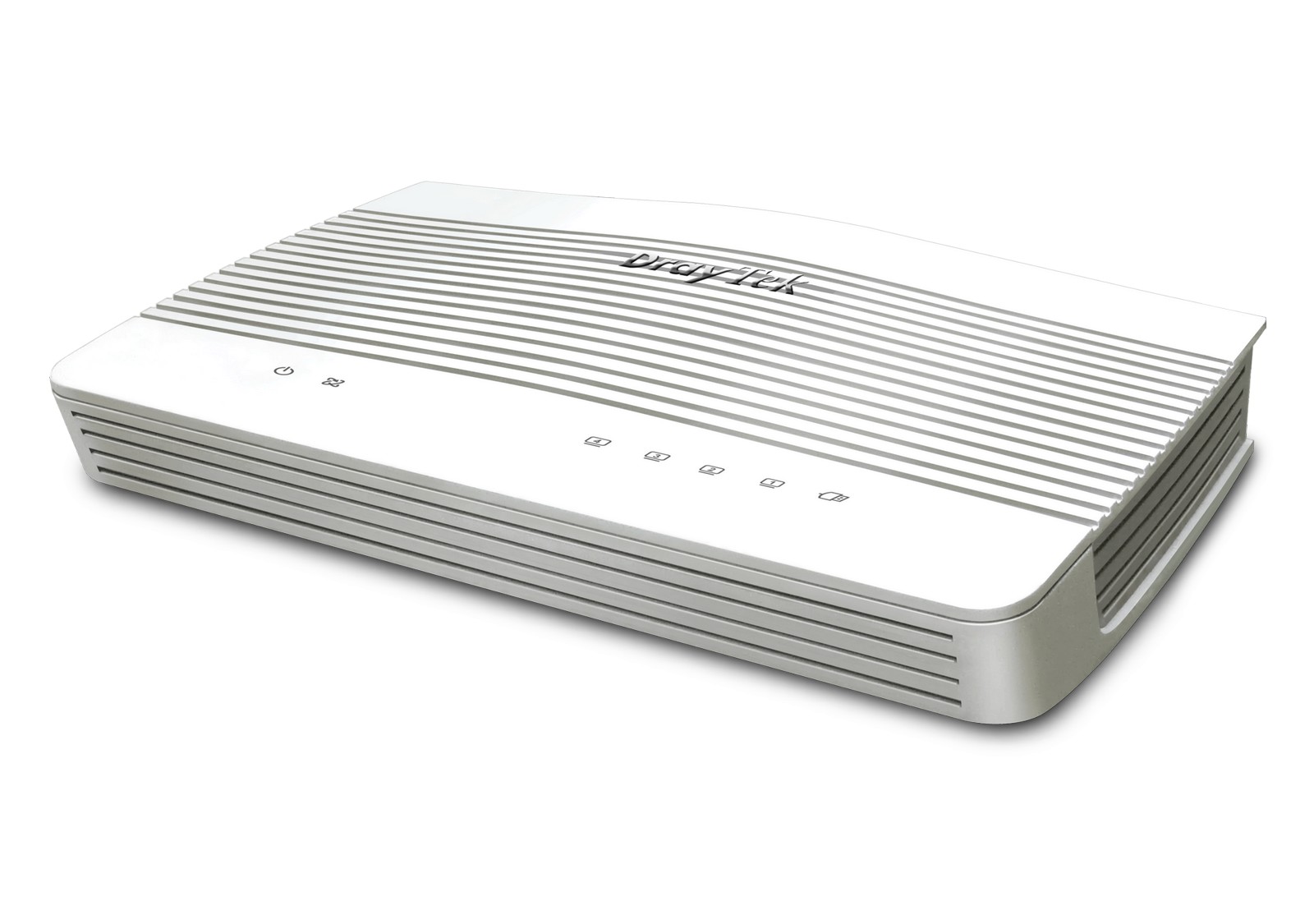

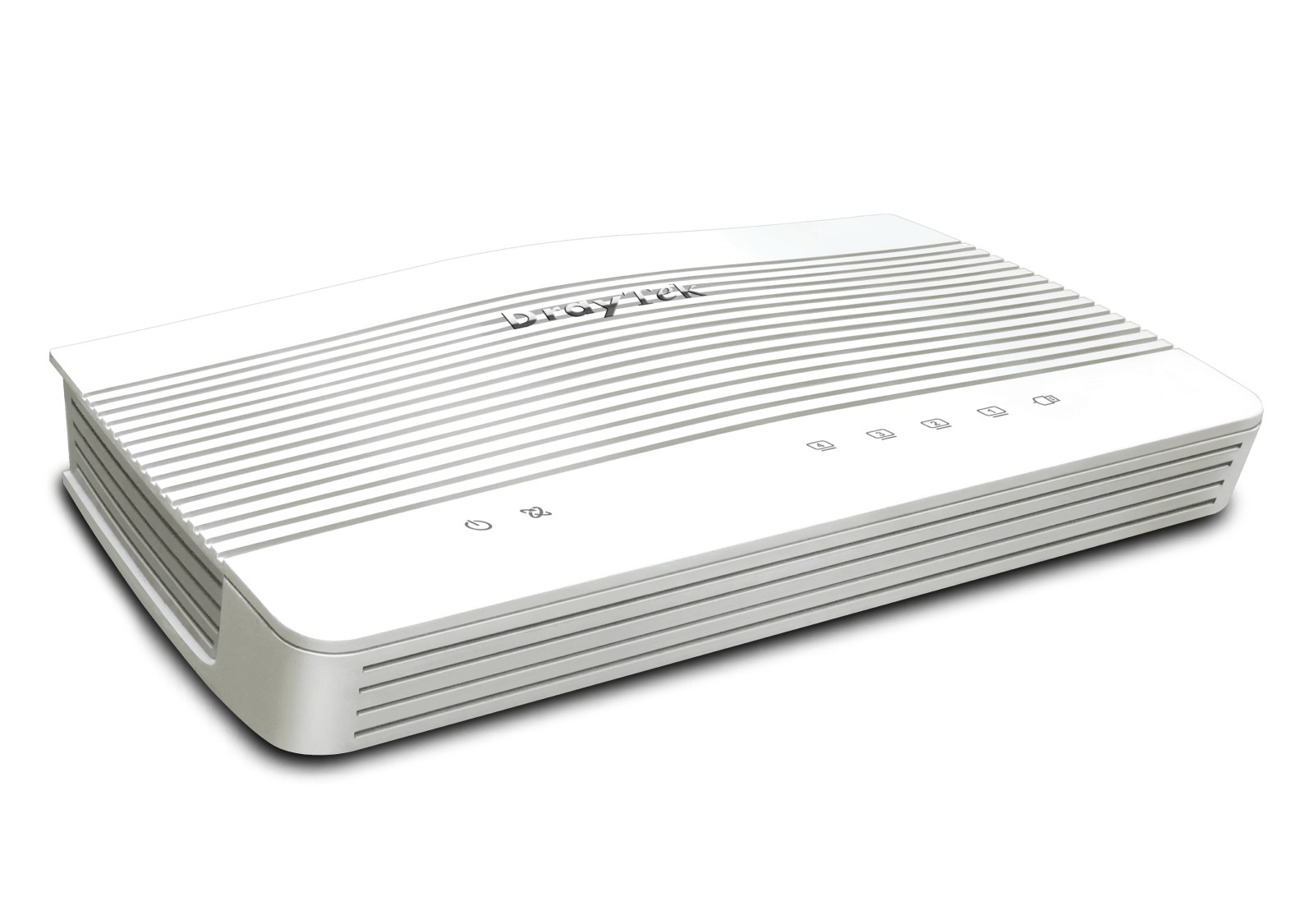

Маршрутизатор DrayTek Vigor2136F



МУЛЬТИ- ГІГАБІТНІ ІНТЕРФЕЙСИ		ПІДКЛЮЧЕННЯ ДО ОПТИЧНИХ ЛІНІЙ		РЕАЛІЗАЦІЯ ДО 4 WAN-З'ЄДНАНЬ

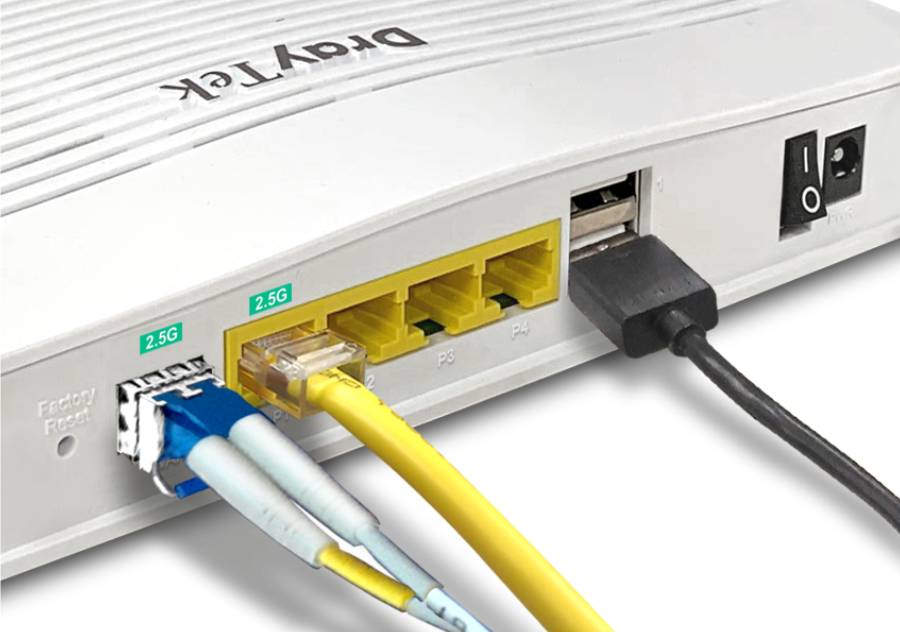

Порт WAN, SFP, 2,5 Гбіт/с, порт WAN/LAN, RJ-45, Ethernet, 2,5 Гбіт/с		Безпосередньо, при використанні SFP-модулів з оптичними коннекторами		2 інтерфейси – активні, 2 – резервні
50 ТИС. NAT-СЕСІЙ		16 VPN- ТУНЕЛІВ		БАЛАНСУВАННЯ НАВАНТАЖЕННЯ
Продуктивність з прискоренням до 2300 Гбіт/с		Продуктивність IPsec до 390 Мбіт/с, продуктивність WireGuard до 90 Мбіт/с		На основі IP-адреси, на основі сесії
URL REPUTATION		IP REPUTATION		THREAT PROTECTION SENTRY
Понад 43 млрд URL класифікуються за 82 категоріями, в числі яких 10 безпекових категорій		Понад 4,39 млрд IP-адрес оцінюються за надійністю, поведінкою та рівнем загрози		Хмарний сервіс, що інтегрується в маршрутизатор, захист до 100 мережевих пристроїв



Склад серії

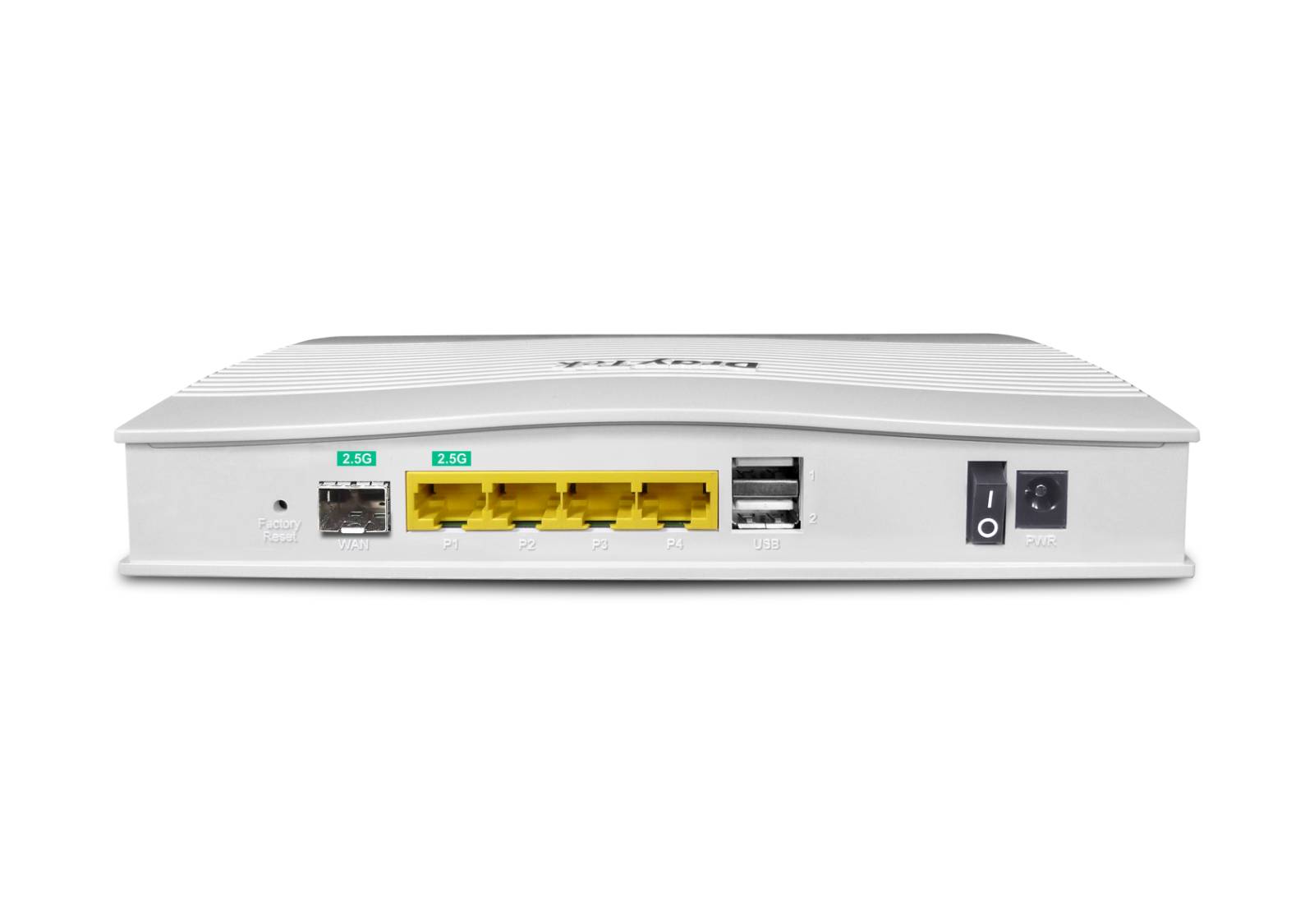

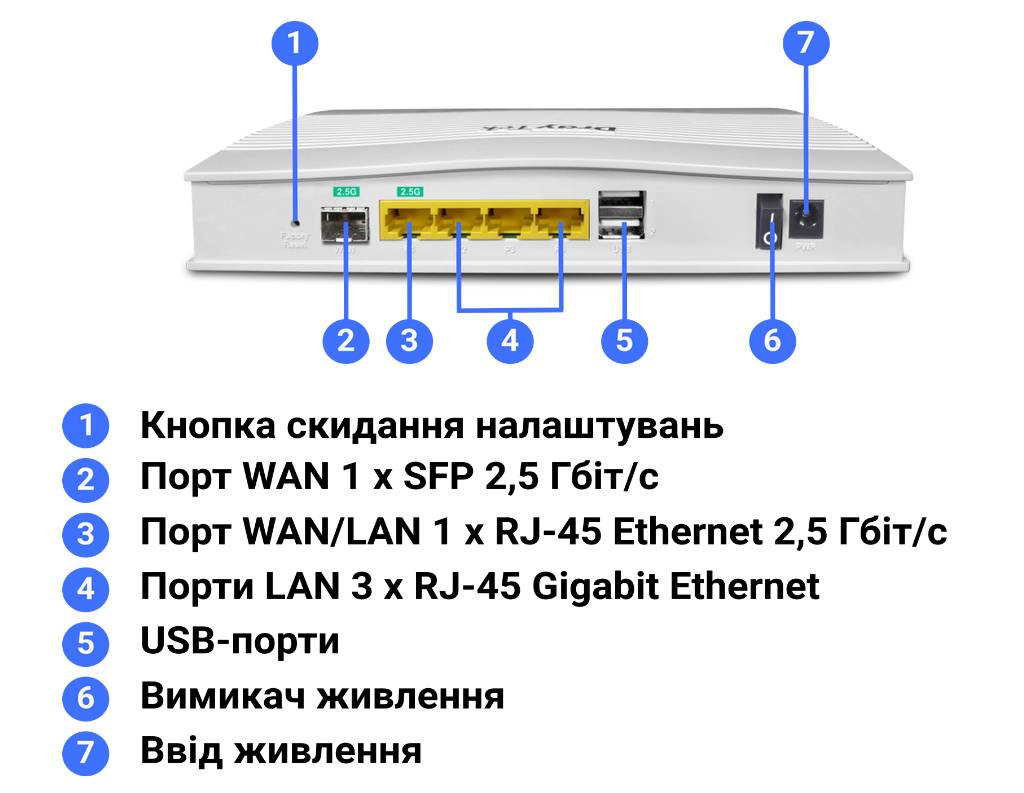

Інтерфейси та засоби керування й контролю маршрутизатора DrayTek Vigor2136F



Технічні характеристики маршрутизатора DrayTek Vigor2136F

Продуктивність NAT

Максимальна кількість NAT-сесій

• 50 тис.

Максимальна продуктивність NAT

• 2300 Мбіт/с

Інтерфейси

Проводові WAN-інтерфейси

• 1 x SFP (2,5 Гбіт/с / 1 Гбіт/с)

• 1 x RJ-45, Ethernet, 2,5 Гбіт/с (10/100/1000/2.5G Base-T)

Фіксовані проводові порти WAN

• 1 x SFP (2,5 Гбіт/с / 1 Гбіт/с)

Проводові порти WAN/LAN (режим роботи конфігурується)

• 1 x RJ-45 (Ethernet, 2,5 Гбіт/с)

Бездротові WAN-інтерфейси з’єднання з мережами операторів стільникового зв’язку

• 2 х USB (під'єднання USB-модемів)

Активні та/або резервні WAN-інтерфейси

• 2 інтерфейси активні, 2 інтерфейси резервні

Фіксовані проводові порти LAN

• 3 x RJ-45 (Gigabit Ethernet)

Порти USB

• 2

Тип USB

• USB 2.0

Використання USB

• USB User Management
• USB WAN (під'єднання USB-модемів)
• накопичувач для FTP
• USB Device Status
• принт-сервер
• датчик температури
• Обмін файлами SMB (потрібен зовнішній USB-накопичувач)

З’єднання з Internet

IPv4

• PPPoE
• DHCP
• Static IP

IPv6

• PPP
• DHCPv6
• Static IPv6
• TSPC
• Pv6 Rapid Deployment (6rd)
• 6in4 Static Tunnel

Теги IEEE 802.1p/q Multi-VLAN



Забезпечення відмовостійкості у передачі даних

• резервування з’єднань

Виявлення підключення

• ARP
• Ping

Бюджетування даних через WAN (Wan Budget)



Динамічний DNS



DrayDDNS

LAN

Кількість підмереж LAN

• до 4

VLAN

• максимальна кількість VLAN – 8
• 802.1q Tag-based VLAN
• Port-based VLAN

Сервер DHCP

• кілька підмереж IP
• спеціальні параметри DHCP
• прив’язка IP до MAC

Функція аутентифікації IEEE 802.1x для проводової мережі



Port Mirroring



Локальний сервер DNS



Умовна переадресація DNS



Кількість профілів Hotspot Web Portal

• до 2

Аутентифікація в Hotspot Web Portal

• безпосереднє введення даних
• зовнішній сервер

Функціонування мережі

Маршрутизація

• IPv4 Static Route
• IPv6 Static Route
• Policy Route
• Inter-VLAN Route
• RIP v1/v2
•  OSPF(V2/V3)
• BGP

Критерії маршрутизації, що визначаються політикою

• протокол
• IP-адреса
• номер порту

Безпека DNS (DNSSEC)



IGMP

• IGMP v2/v3
• IGMP Proxy
• IGMP Snooping & Fast Leave

Локальний сервер RADIUS

Керування пропускною здатністю

Traffic Shaping Policy



Обмеження пропускної здатності на основі IP



Ліміт IP-сесій



QoS

• IP-адреса
• Порт
• Застосунок

APP QoS



Default Policy



Пріоритизація VoIP

NAT

Port Forwarding



DMZ Host



Port Trigger



ALG (Application Layer Gateway)

• SIP
• RTSP
• FTP
• 323

UPnP

VPN

LAN-to-LAN



Комутоване з’єднання віддаленого працівника з локальною мережею



EasyVPN



Протоколи

• IPsec
• L2TP over IPsec
• IKEv1/IKEv2
• IKEv2-EAP
• IPsec-XAuth
• OpenVPN
• Wireguard

Загалом VPN-тунелів, які функціонують одночасно

• до 16

Продуктивність IPsec (в одному напрямку)

• 370 Мбіт/с

Продуктивність Wireguard VPN (в одному напрямку)

• 50 Мбіт/с

Аутентифікація користувача

• Локально
• RADIUS
• TACACS+
• mOTP
• TOTP

Аутентифікація IKE

• Pre-Shared Key
• 509

Аутентифікація IPsec

• SHA-1
• SHA-256

Шифрування

• DES
• 3DES
• AES

Single-Armed VPN



NAT-Traversal (NAT-T)



VPN Matcher



VPN Connection Status



Запис резервної копії налаштувань і відновлення з неї

Безпека

URL/IP Reputation



Threat Protection

• Sentry
• захист до 100 мережевих пристроїв

Фільтрація міжмережевим екраном

• IP-фільтрація
• Фільтрація контенту
• Фільтрація трафіку

Port Knocking



Захист від атак DoS



Захист від спуфінгу

• ARP Spoofing
• IP Spoofing

MAC Filtering Profile



IPv6 Address Security

IAM

Users & Groups



Access Policies



Group Policies



Conditional Access Policy



Resources



Account Status



Backup and Restore



Моніторинг

Clients List



Log Center



WAN



ARP Table



Route Table



DHCP Table



IPv6 TSPC Status



IPv6 Neighbor Table



LLDP Neighbors



DNS Cache Table



Cellular WAN Status



Remote DSL Status



PPPoE Pass-Through



Session Table



Running Service



Port Knocking Status

Менеджмент

Локальний сервіс

• HTTP
• HTTPS
• Telnet
•  SSH v2
• FTP
• TR-069

Резервне копіювання/відновлення конфігурації



Оновлення вбудованого програмного забезпечення

• HTTP
• TFTP
•  TR-069

2-рівня повноважень адміністрування



Контроль доступу

• список доступу
• захист від атак Brute Force Protection

Сповіщення

• електронна пошта
• SMS

SNMP

• v1
• v2c
•  v3

Системний журнал

• Syslog

Virtual AP Controller

• до 20 точок доступу

Virtual Switch Controller

• до 5 комутаторів

VigorACS 3

• починаючи з Firmware Version 5.3.0

Фізичні параметри

Живлення

• зовнішній блок живлення, постійний струм 12 В; 1 А

Енергоспоживання (не більше)

• 11,7 Вт

Конструктивне виконання під

• встановлення на столі
• монтаж на стіні

Габарити (Ш х Г х В)

• 207 x 131 x 42 мм

Експлуатація при температурі

• від 0°C до 45°C

Експлуатація при відносній вологості повітря (без конденсації)

• від 10% до 90%

Зберігання при температурі

• від -25°C до 70°C

Ресурси

Вбудоване програмне забезпечення

Ви можете завантажити останню версію вбудованого програмного забезпечення Firmware та завантажити Release Note за посиланням
https://www.draytek.com/support/resources/?pagetitle=2136

Live Demo

Ви можете ознайомитись з web-інтерфейсом маршрутизатора за посиланням
Vigor2136F Live Demo

База знань DrayTek

Ви можете ознайомитись з прикладами налаштувань обладнання в розділі База знань за посиланням
Knowledge Base | DrayTek

Настанова з експлуатації, короткий посібник з початку експлуатації та технічний опис

Ви можете завантажити для Vigor2136F настанову з експлуатації User's Guide, короткий посібник з початку експлуатації Quick Start Guide (Wireless), а також технічний опис Datasheet за посиланням
https://www.draytek.com/support/resources/?pagetitle=2136

Декларація CE

Декларація CE для Vigor2136F
