PoE-комутатор з підвищеним бюджетом потужності DrayTek VigorSwitch P2542xh



ДЕСЯТИГІГАБІТНІ ІНТЕРФЕЙСИ		ПОРТИ GIGABIT ETHERNET		ЗРУЧНИЙ ВЕБ- ІНТЕРФЕЙС
При використанні десятигігабітних модулів SFP+ в 6 слотах SFP+ / SFP		48 портів з роз’ємами RJ-45, 10/100/1000Base-T		Відображення основних параметрів у одному вікні (Dashboard)
ПІДВИЩЕНИЙ БЮДЖЕТ ПОТУЖНОСТІ PoE		DEVICE CHECK		ПІДТРИМКА ONVIF
48 портів POE/POE+ бюджет потужності PoE 680 Вт		Контроль працездатності клієнтського пристрою, перезавантаження порту		Робота з функціональністю відеоспостереження ONVIF у веб-інтерфейсі комутатора



Склад серії

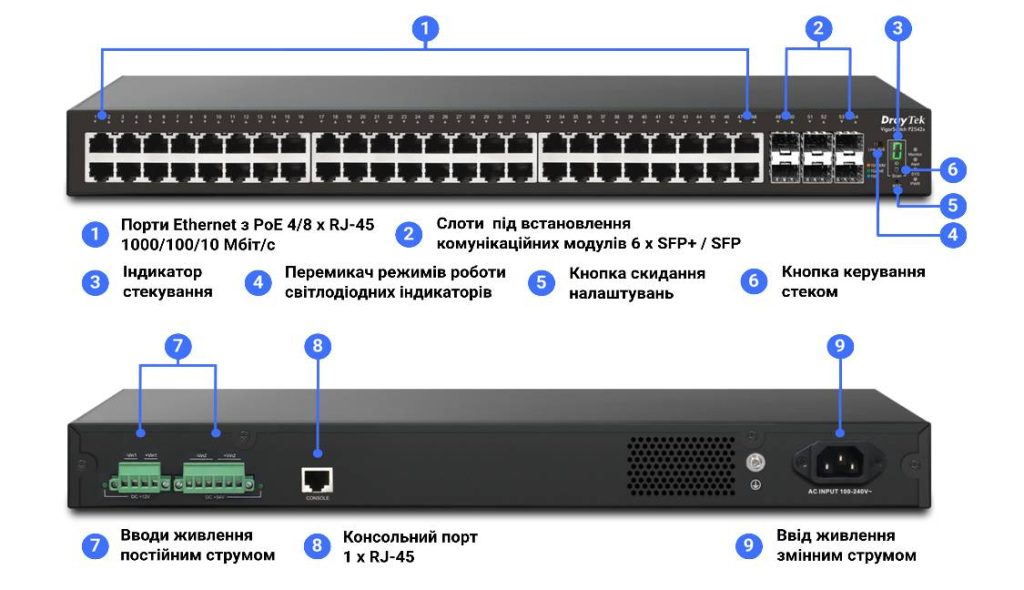

Інтерфейси та засоби керування й контролю комутатора DrayTek VigorSwitch P2542xh





Технічні характеристики комутатора DrayTek VigorSwitch P2542xh

Тип комутатора

Керований комутатор L2+ з частковою підтримкою L3

Порти

Загалом портів

• 54

Порти RJ-45 (Gigabit Ethernet, 10/100/1000Base-T)

• 48

Слоти під SFP+/SFP (10 Гбіт/с або 1 Гбіт/с)

• 6

Консольний порт (RJ45)



Кнопка cкидання налаштувань



Перемикач режимів відображення світлодіодних індикаторів



Device Check

PoE

Стандарти

• IEEE 802.3af
• IEEE 802.3at

Порти з PoE

• 48

Потужність на порт (Вт)

• До 30

Бюджет PoE (Вт)

• 680

PoE Time Scheduling

Продуктивність

Розмір буфера (MB)

• 16

Продуктивність комутатора (Гбіт/с)

• 216

Швидкість пересилання пакетів (по 64 байти, млн/с)

• 160,7

Розмір таблиці MAC-адрес

• 32 тис

Розмір Jumbo Frame (KB)

• 12

VLAN

Максимальна кількість VLAN

• 512

Типи VLAN

• 802.1q Tag-based VLAN
• MAC-based VLAN
• Protocol-based VLAN
• Management VLAN
• Voice VLAN
• Surveillance VLAN

Q-in-Q (Basic)



GVRP

QoS

Кількість черг

• 8

Механізми керування чергами

• SPQ
• WRR

CoS (Class of Service)

• CoS
• DSCP
• CoS-DSCP
• IP Precedence

Rate Limiting

Стекування

Максимальна кількість пристроїв у стеку

• 4

Топологія стекування

• Лінія
• Кільце

Підтримка Link Aggregation

Максимальна кількість груп

• 8

Максимальна кількість ліній в одній групі

• 8

Тип

• Static/LACP

Traffic Load Balancing

Функції L3

Static Route



VLAN Route



DHCP Server

Multicast

IGMP Snooping (BISS)

• v2, v3(BISS)

IGMP Querier



MLD Snooping

• v1, v2

Макс. кільк. Multicast Group

• 256

Multicast Group Filtering / Throttling



MVR (Multicast VLAN Registration)

ONVIF

Виявлення пристроїв



Топологія підключень



Отримання відеопотоку



Обслуговування пристроїв

Security

IP Source Guard



Access Control List



Dynamic ARP Inspection



DHCP Snooping



OpenVPN Client

AAA (аутентифікація та авторизація)

IEEE 802.1x (Port/MAC)



RADIUS & TACACS+

Контроль трафіку

Storm Control



DoS Defense



Попередження конфліктів IP-адрес



Loop Protection

Spanning Tree

STP



RSTP



MSTP

Менеджмент

Локальний сервіс

• HTTP
• HTTPS
• Telnet
• SSH v2

Резервне копіювання/відновлення конфігурації



Dual Image



2-рівня повноважень адміністрування



Контроль доступу

• список доступу

sFlow



SNMP

• v1
• v2c
• v3

RMON Group

• 1, 2, 3, 9

SNTP (Simple Network Time Protocol)



LLDP



LLDP MED

Сповіщення Mail Alert

• Port Status
• Port Speed
• System Restart
• PoE Warning
• IP Conflict
• Hardware Monitor
• Device Check
• ONVIF IP Cam Snapshot

Робота з Vigor Router Management (SWM)



Робота з VigorACS 3

починаючи з Firmware Version 3.9.8

Фізичні параметри

Конструктивне виконання

• під монтаж в 19"-стійку
• 1U

Живлення змінним струмом (AC)

• 100-240В 9,2А

Живлення постійним струмом (DC)

• 12В 4,8А та 54В 13,3А

Енергоспоживання (не більше Вт)

• 790,1

Охолодження

• Вентилятор

Габарити (Ш х Г х В, мм)

• 440 x 346 x 44

Експлуатація при температурі

• від 0°C до 50°C

Експлуатація при відносній вологості повітря (без конденсації)

• від 10% до 90%

Зберігання при температурі

• від -20°C до 70°C

Зберігання при відносній вологості повітря (без конденсації)

• від 5% до 90%

Ресурси

Вбудоване програмне забезпечення

Ви можете завантажити останню версію вбудованого програмного забезпечення Firmware та завантажити Release Note за посиланням
https://www.draytek.com/supporthttps://www.draytek.com/support/resources/?pagetitle=P2542xh/resources/?pagetitle=P2542x

Live Demo

Ви можете ознайомитись з web-інтерфейсом комутатора за посиланням
VigorSwitch P2542xh Live Demo

База знань DrayTek

Ви можете ознайомитись з прикладами налаштувань обладнання в розділі База знань за посиланням
Knowledge Base | DrayTek

Настанова з експлуатації, короткий посібник з початку експлуатації та технічний опис

Ви можете завантажити для VigorSwitch P2542xh настанову з експлуатації User's Guide, короткий посібник з початку експлуатації Quick Start Guide, а також технічний опис Datasheet за посиланням
https://www.draytek.com/support/resources/?pagetitle=P2542xh

Декларація CE

Декларація CE для VigorSwitch P2542xh
